Me dedico al escaneado láser 3D, y muchos de mis trabajos son de urbanismo y de parcelas, con distancias de cientos de metros. Ahí me topé con algo que en un piso ni se nota: el escáner y el GNSS no me daban la misma distancia.
El escáner mide a escala 1; el GNSS, en UTM
El escáner mide distancias reales, a escala 1, como una cinta métrica. Registro las estaciones en Perspective y la nube sale perfecta.
Para georreferenciarla, mido unos cuantos puntos con el GNSS y, en esos mismos sitios, tomo con el escáner puntos de precisión, como los llama Perspective. El GNSS me da esas coordenadas en UTM, la cuadrícula del catastro y de la cartografía.

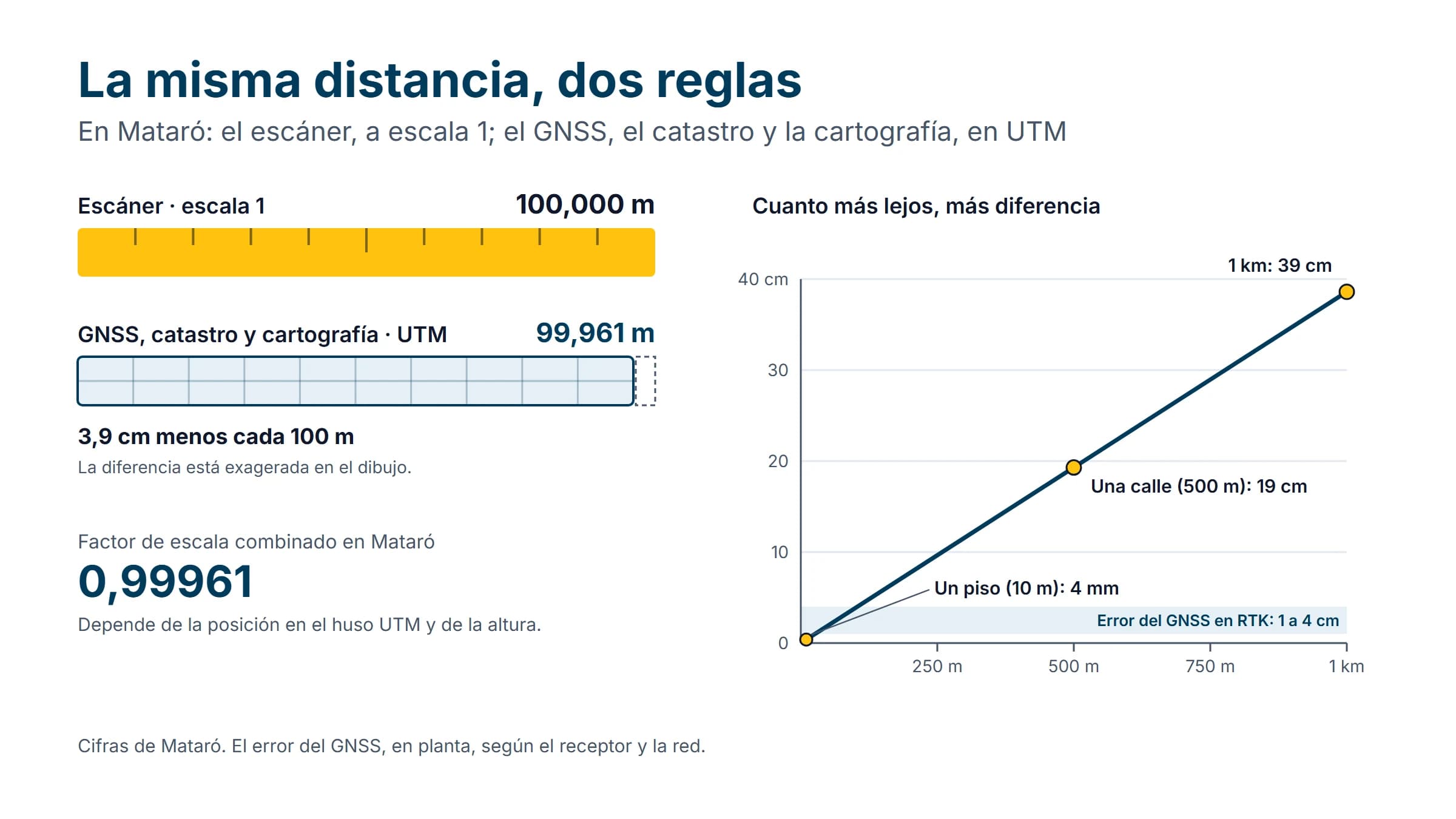

Pero la UTM es la Tierra aplanada sobre un mapa, y en ella las distancias cambian un poco. Cuánto, lo dice el factor de escala combinado, que depende de dónde estás dentro del huso UTM y de la altura.
El GNSS, además, tiene su propio margen: en RTK, de 1 a 4 cm en planta, según el receptor y la red. Por eso en un piso la escala no se nota (4 mm en 10 m), y en una calle de 500 m, sí (19 cm). En superficie, el efecto es el doble: una hectárea mide casi 8 m² menos en UTM.
Mi duda: ¿escala 1 o UTM?
Si le doy a Perspective los puntos en UTM, la nube no encaja del todo: en esa calle de 500 m, los 19 cm se reparten como error entre los puntos, unos 10 cm en cada punta con el mejor ajuste. Es mucho más que el margen del GNSS, y Perspective, con su tolerancia por defecto, avisa en naranja. Por algo su ayuda pide los puntos en coordenadas de terreno, a escala 1. Y la ayuda de Business Center explica por qué: el escaneo va a escala de terreno y los puntos, a escala de cuadrícula.
Así que me preguntaba: ¿paso los puntos a escala 1, para que cuadren con el escáner, o los dejo en UTM? ¿Y merece la pena complicarse?
Lo que me explicó Miguel
Se lo pregunté a Miguel Espinoza, del departamento de soporte y formación de Al-Top, y me lo resolvió así:

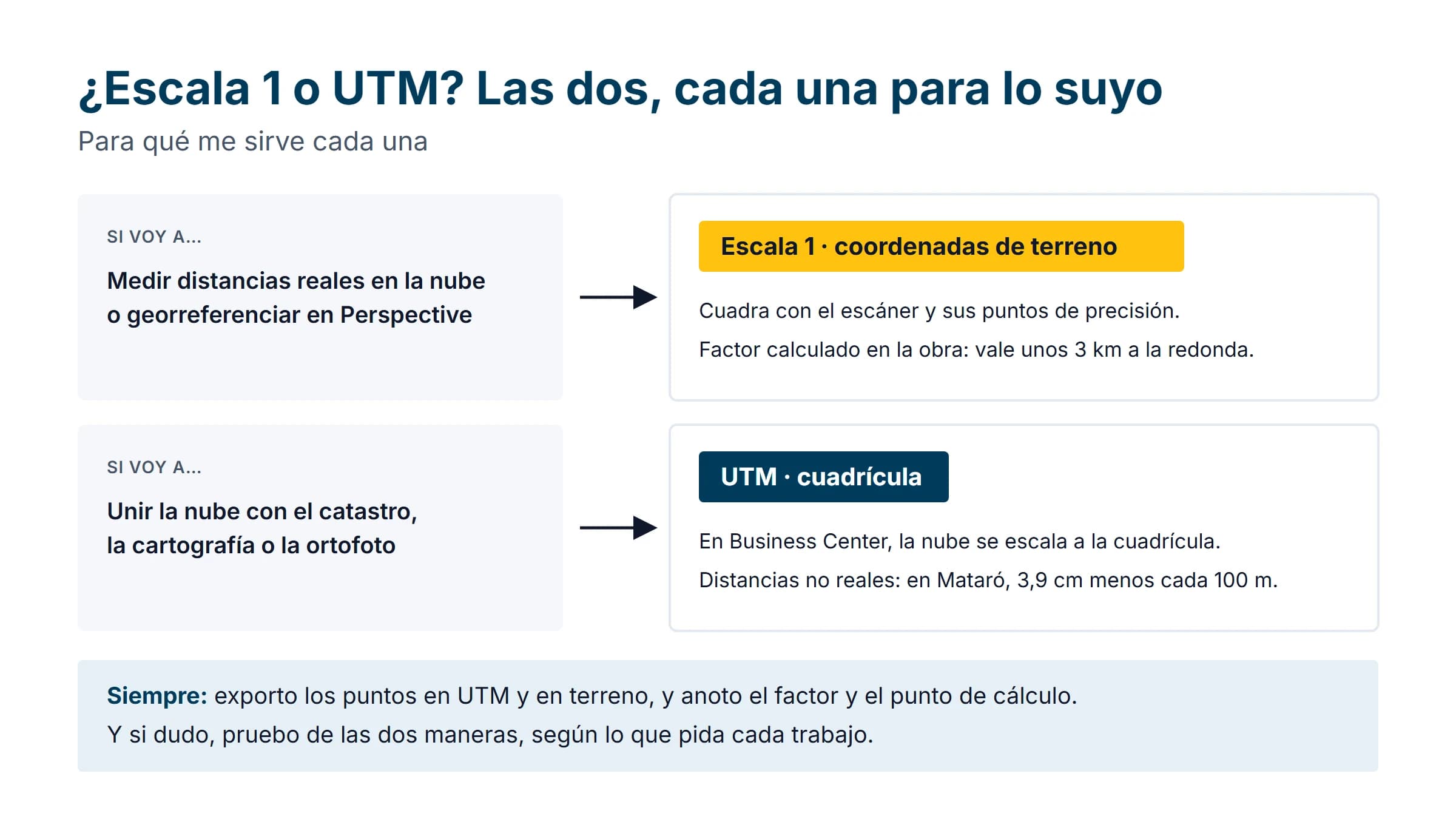

- Calcular el factor de terreno en la propia obra. Trimble Access lo calcula con la posición y la altura de un punto de la obra, y yo escalo desde ese punto. Así los puntos del GNSS salen a escala 1 y cuadran con el escáner.
- Ese factor vale para unos 3 km a la redonda. Lo he comprobado en Mataró: a 3 km cambia menos de 0,4 mm cada 100 m. Lo que más lo mueve es la altura: 100 m de desnivel, 1,6 mm cada 100 m.
- Exportar los puntos en UTM y en terreno, para tener control.
- Para unir el escaneado con la cartografía y el catastro, UTM.
- Y probar de las dos maneras, según lo que necesite cada trabajo.
¿Merece la pena? En un piso, la escala no se nota. En urbanismo y en parcelas grandes, sí.
Unir el escaneado con el catastro

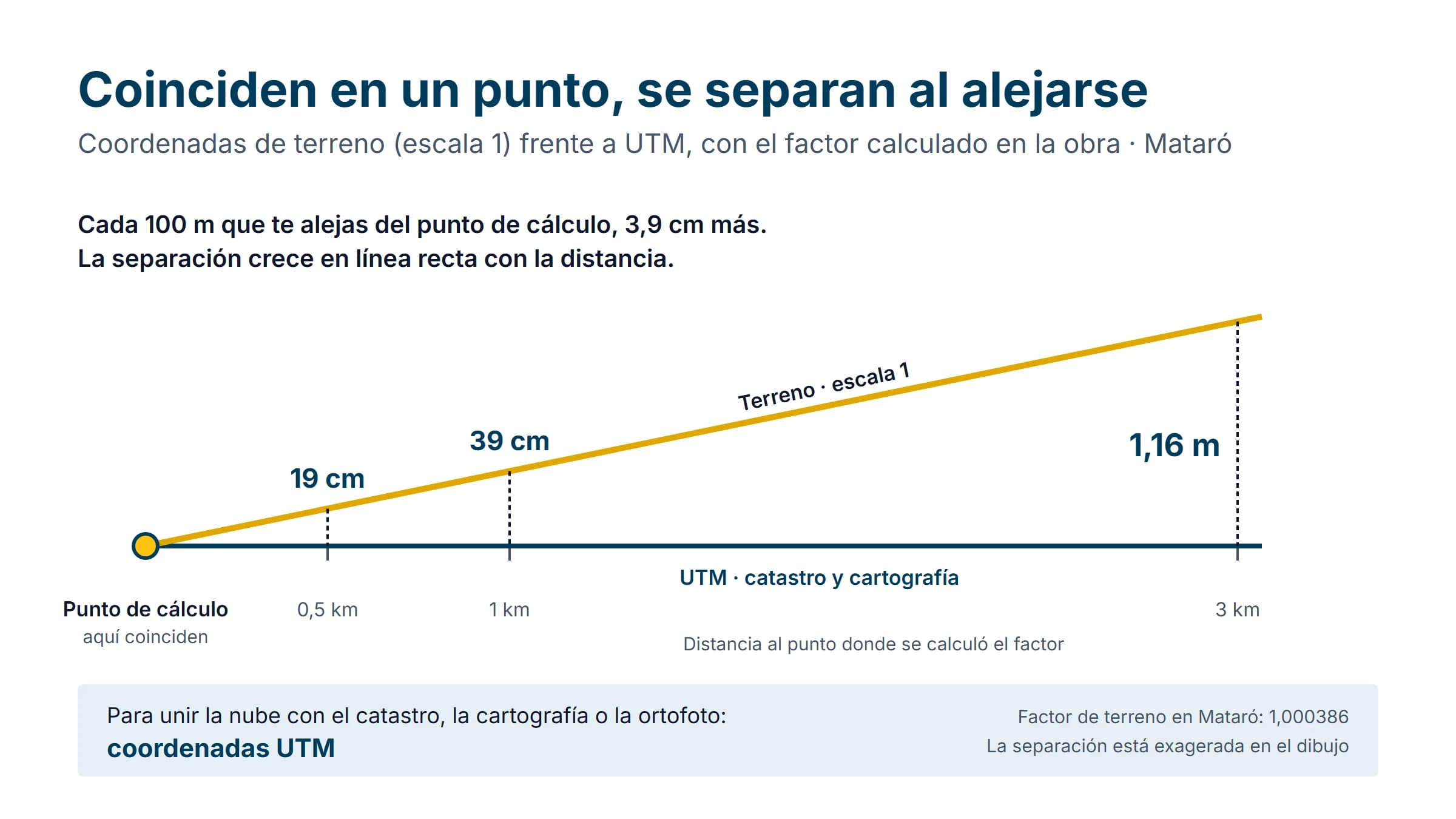

Ojo: las coordenadas de terreno no son UTM. Tal como las calculo, coinciden con las UTM en el punto de la obra y se separan al alejarse. En Mataró, 19 cm a medio kilómetro, 39 cm a uno y 1,16 m a tres.
El catastro, la cartografía del ICGC y su ortofoto están en UTM, así que para unir la nube con ellos, tiene que acabar en UTM. Business Center lo hace al georreferenciarla con los puntos en UTM: escala la nube a la cuadrícula.
Lo que hago ahora
- Guardo el trabajo del receptor entero. Con las coordenadas originales se puede rehacer todo.
- Anoto con qué factor y desde qué punto están escaladas las coordenadas de terreno.
- Antes de entregar, cargo los puntos en el CAD, en UTM, junto al catastro o la ortofoto, y miro que encajen.
Gracias, Miguel
Miguel explica el factor de escala con infografías muy claras en su serie de LinkedIn. He rehecho sus cálculos y cuadran:
- «UTM vs. Escala 1: una diferencia que en obra importa», 1-8-2026
- «¿Por qué en una obra la distancia UTM coincide prácticamente con la de terreno… y en otra no?», 11-8-2026
- «Madrid: cuando casi 5 cm en 100 m sí importan», 18-8-2026
- «Tu modelo BIM está a escala 1:1… ¿pero tus coordenadas de replanteo están en cuadrícula UTM?», 25-8-2026
- «¿Qué pasa cuando un modelo BIM o un DXF no coincide con el sistema de coordenadas del trabajo?», 8-9-2026
- «Coordenadas compartidas: conectando el modelo BIM con la realidad», 15-9-2026
- «Meridiano de Greenwich (0°): ¿UTM 30N o UTM 31N?», 22-9-2026
Si necesitas una nube de puntos georreferenciada para tu proyecto, cuéntanos el caso. Solicita información.
Fuentes, consultadas el 23-9-2026:
- Trimble: georreferenciar en Perspective; georreferenciar escaneos en Business Center; nubes a escala de terreno y de cuadrícula; sistema de coordenadas de terreno en Trimble Access; guía del receptor R12i, p. 88: RTK en red, 8 mm + 0,5 ppm en planta.
- ICGC: red CatNet, RTK de 2 a 4 cm en planta; referencial topográfico local, en «el oficial en Cataluña (ETRS89 UTM 31 Norte)», y ortofoto local, en el mismo sistema.
- BOE-A-2015-11655: la cartografía catastral, en ETRS89 con proyección UTM.
- NOAA, manual NOS NGS 5, p. 48-49: el factor combinado es el producto del factor de la proyección por el de elevación, y las superficies se corrigen con su cuadrado.
- Cálculos propios con las fórmulas del manual de proyecciones de la USGS y la librería PROJ sobre EPSG:25831, con la posición y la altitud de Mataró en Idescat y la altura del geoide EGM2008.
Imagen de portada: nube de puntos de Registra3D en Sitges.
