Planos y documentación precisa del espacio real, sin medir a mano
Escaneado láser 3D · Trimble X7 · Entregables DWG / BIM / nube de puntos
Capturamos la geometría exacta de edificios y entornos complejos y la entregamos lista para proyectar, construir, integrar en topografía, adaptar instalaciones o documentar pericialmente.
Barcelona · Cataluña · Entrega en días · Plazos claros
*según configuración y condiciones de captura
¿Para qué necesitas el espacio medido?
Cada proyecto tiene una necesidad distinta. Encuentra la tuya.
Empezar un proyecto o reforma
Planos fiables del estado actual para diseñar sin sorpresas. Superficie, georreferenciación y documentación de partida.
Verificar o documentar una obra
Documenta cada fase de obra, comprueba que lo construido coincide con el proyecto y detecta desviaciones antes de que cuesten dinero.
Integrar con topografía
Escaneamos interiores y zonas complejas, entregamos surface y nube georreferenciada lista para integrar en tu levantamiento.
Diseñar instalaciones o adaptar maquinaria
Base métrica real para encajar instalaciones, maquinaria o equipos sobre el espacio existente. Detección de colisiones incluida.
Documentar con valor probatorio
Congelamos el estado exacto del lugar. Medible y demostrable incluso años después. Servicio urgente disponible.
Naval: astilleros, yates y embarcaciones
Escaneado de embarcaciones, salas de máquinas y estructuras navales. En dique seco o a flote.
De la visita al plano, sin complicaciones
Cómo trabajamos
Sin interferir en tu actividad. Sin repetir visitas.
Consulta
Nos cuentas qué necesitas. Definimos alcance, plazo y coste orientativo.
Captura in situ
Visitamos el espacio y escaneamos todo en unas horas. Sin andamios ni interrupciones.
Procesado y control
Unimos las capturas, limpiamos la nube de puntos y verificamos la precisión.
Entrega lista para usar
Recibes DWG, BIM o nube de puntos según tu caso. Abres y trabajas.
Qué recibes exactamente
Archivos listos para que trabajes directamente, compatibles con tu software.
Planos 2D (DWG)
Plantas, secciones y alzados listos para CAD.
Modelo BIM (IFC)
Modelo tridimensional para coordinación y proyecto.
Nube de puntos (E57)
La captura completa del espacio para consulta y verificación.
RCP / RCS
Formato nativo para ReCap y Revit. Integración directa.
Informe de procesado
Errores de registro, consistencia y solapamiento de cada escaneo. Documentación técnica del refinado.
Visor 360°
Consulta el espacio escaneado desde cualquier dispositivo.

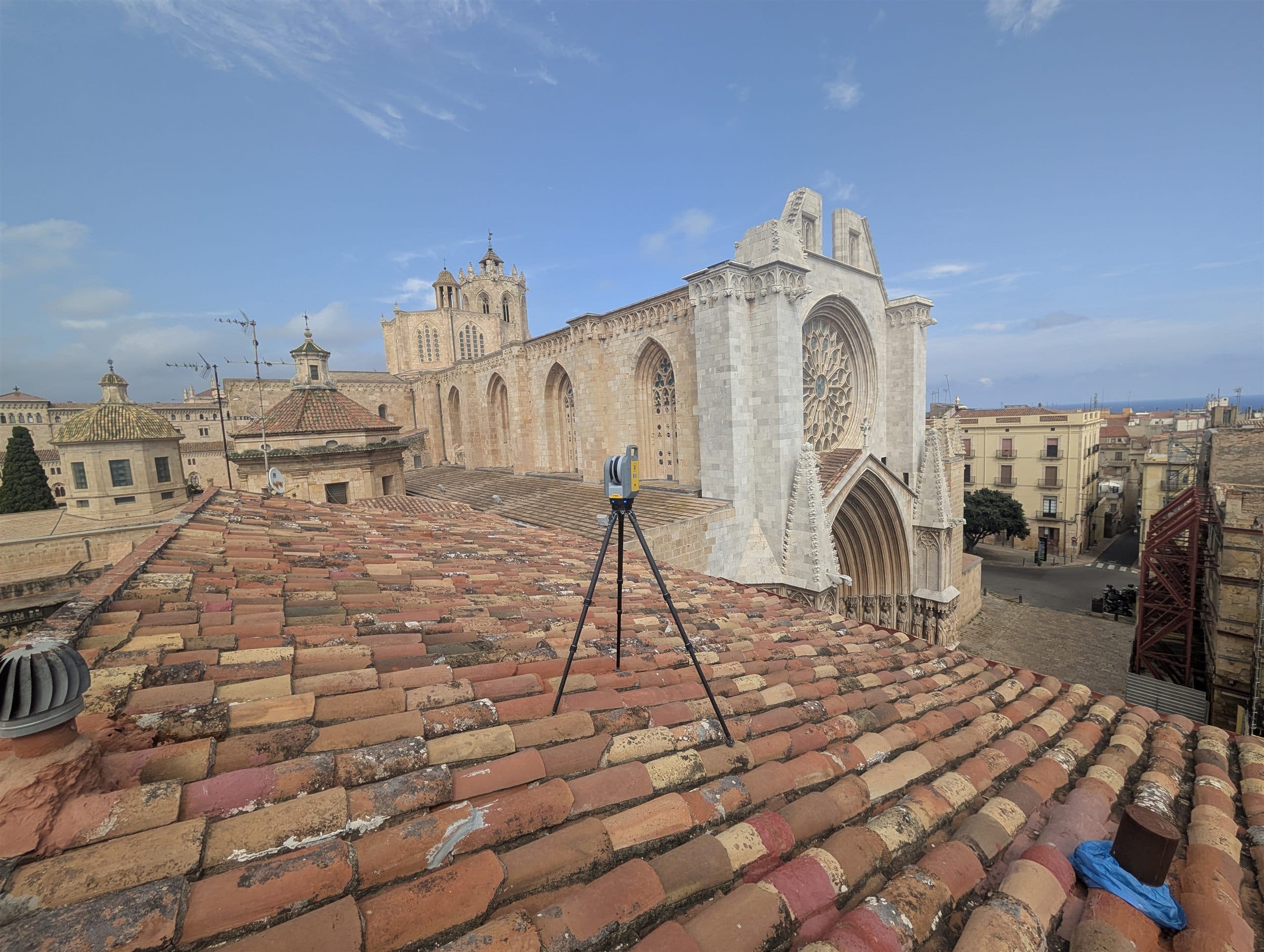

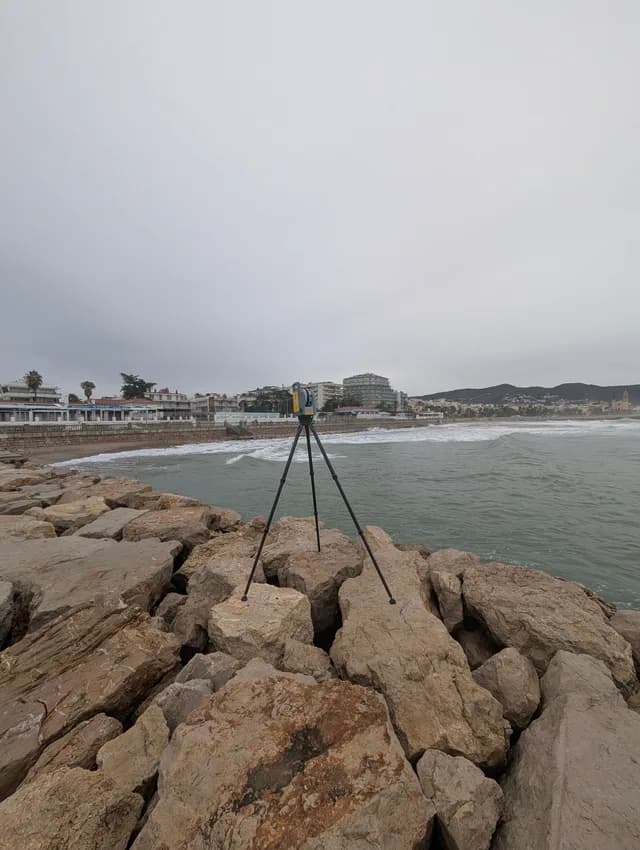

Proyectos reales
Filtra por tipo de necesidad.
Filtra por tipo de necesidad.
Medición manual vs. escaneado láser 3D
¿Por qué medir con escáner en vez de a mano?
LEVANTAMIENTO DEL ESPACIO DE TU PROYECTO
Precisión dimensional del proyecto
Información limitada y en 2D
Normalmente se toman medidas a una sola cota o plano. Genera errores acumulados y falta de datos al cerrar el dibujo.

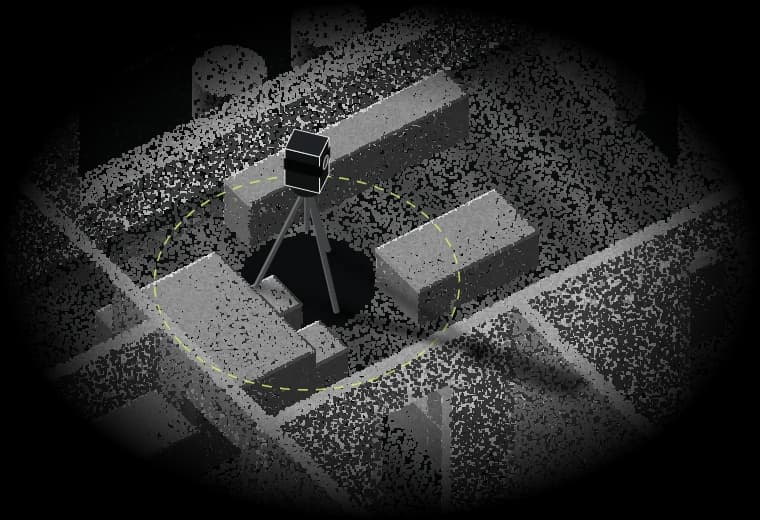

Captura 360º en XYZ
Registro total del entorno en tres dimensiones mediante nube de puntos. Sin errores de cierre, con máxima rapidez y sin olvidar ningún dato.
GEOMETRÍAS COMPLEJAS
Formas irregulares y no ortogonales
Dificultad de encaje
Las formas no ortogonales (curvas o ángulos raros) quedan mal representadas o "forzadas" para que cuadren en el papel.
Fidelidad geométrica
Captura la forma exacta por compleja que sea. El modelo 3D es un espejo idéntico a la estructura real, listo para BIM.
DIFÍCILES ACCESOS

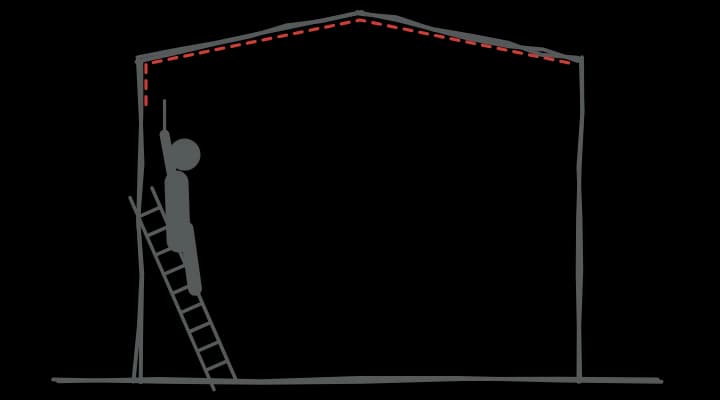

Zonas altas, huecos y rincones
Acceso Restringido
Limitación física en zonas altas o huecos. Pérdida de información donde el operario no llega por seguridad o distancia.
Alcance de hasta los 80m
El láser llega a cualquier punto con visión directa; se introduce en huecos y mide distancias en todas direcciones con precisión.
ENTREGABLES Y POST-PROCESADO
Del campo a la oficina

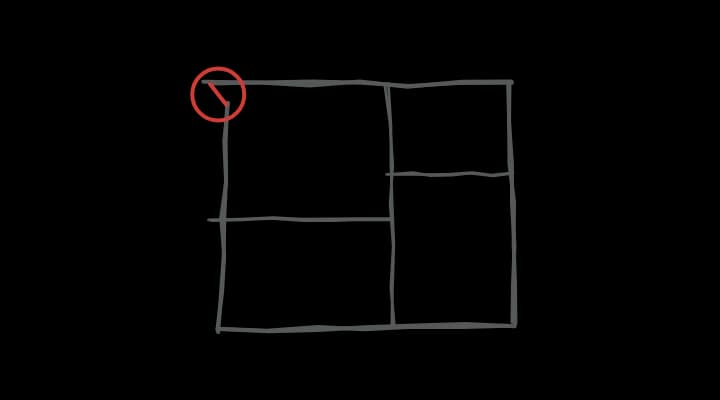

Croquis manuales
Dibujos en libreta sin precisión que obligan a tirar diagonales a mano y redibujar todo en la oficina desde cero.

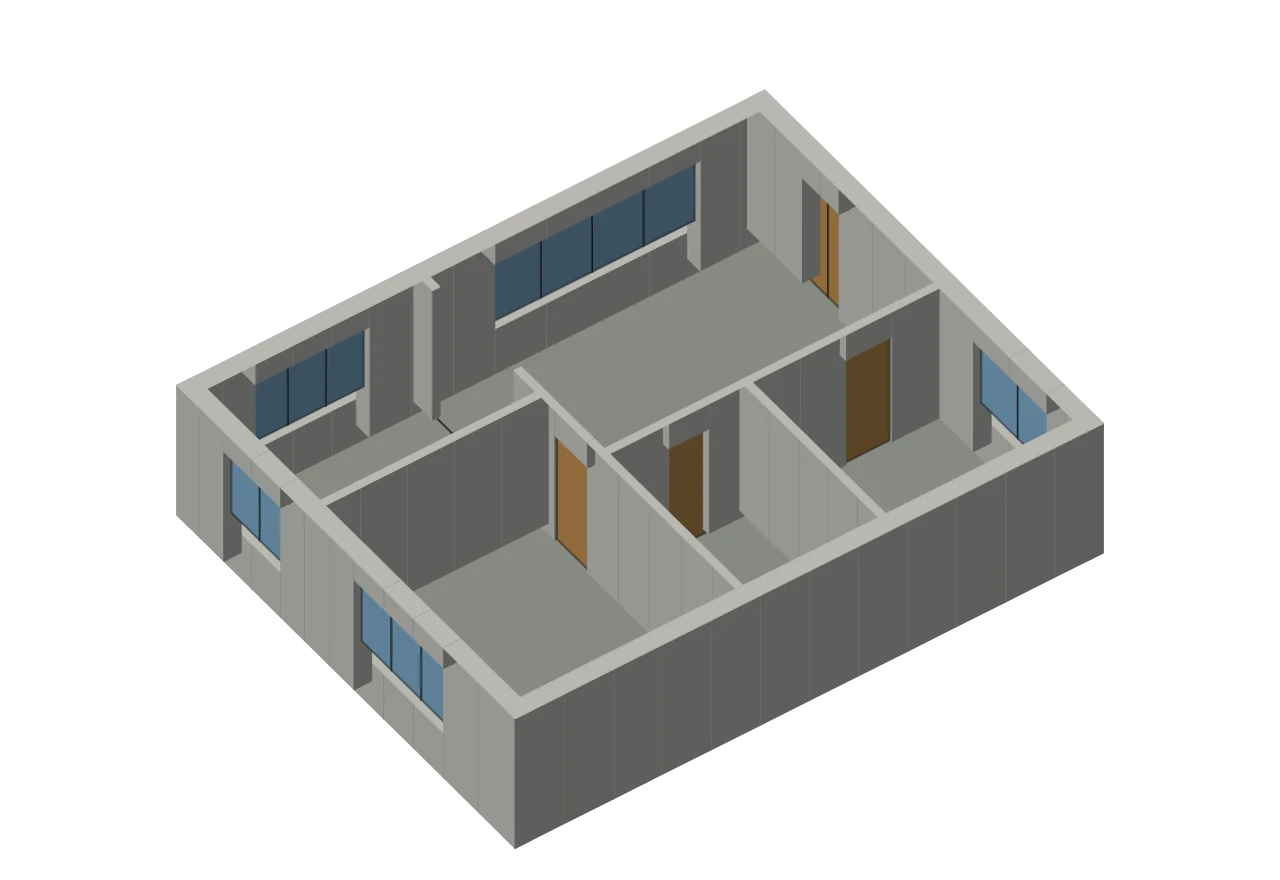

Archivos listos para CAD y BIM
Nube de puntos y archivos nativos listos para CAD, BIM y modelado 3D. Compatibles con todo el software técnico y consultables en cualquier dispositivo.
LEVANTAMIENTO DEL ESPACIO DE TU PROYECTO
Precisión dimensional del proyecto
Información limitada y en 2D
Normalmente se toman medidas a una sola cota o plano. Genera errores acumulados y falta de datos al cerrar el dibujo.
Captura 360º en XYZ
Registro total del entorno en tres dimensiones mediante nube de puntos. Sin errores de cierre, con máxima rapidez y sin olvidar ningún dato.
GEOMETRÍAS COMPLEJAS
Formas irregulares y no ortogonales
Dificultad de encaje
Las formas no ortogonales (curvas o ángulos raros) quedan mal representadas o "forzadas" para que cuadren en el papel.
Fidelidad geométrica
Captura la forma exacta por compleja que sea. El modelo 3D es un espejo idéntico a la estructura real, listo para BIM.
DIFÍCILES ACCESOS
Zonas altas, huecos y rincones
Acceso Restringido
Limitación física en zonas altas o huecos. Pérdida de información donde el operario no llega por seguridad o distancia.
Alcance de hasta los 80m
El láser llega a cualquier punto con visión directa; se introduce en huecos y mide distancias en todas direcciones con precisión.
ENTREGABLES Y POST-PROCESADO
Del campo a la oficina
Croquis manuales
Dibujos en libreta sin precisión que obligan a tirar diagonales a mano y redibujar todo en la oficina desde cero.
Archivos listos para CAD y BIM
Nube de puntos y archivos nativos listos para CAD, BIM y modelado 3D. Compatibles con todo el software técnico y consultables en cualquier dispositivo.
Sin compromiso. Respuesta en menos de 24 horas laborables.
La resolución que necesita tu proyecto
Adaptamos la captura al nivel de detalle que requiere cada caso.
| Nivel | Resolución a 10 m | Uso típico |
|---|---|---|
| Máxima | 4 mm | Patrimonio, detalle constructivo, elementos singulares |
| Alta | 6 mm | Instalaciones, MEP, colisiones |
| Estándar | 11 mm | Arquitectura, topografía interior, as-built |
Patrimonio, detalle constructivo, elementos singulares
Instalaciones, MEP, colisiones
Arquitectura, topografía interior, as-built
Precisión (ruido)
2 mm a 10 m
Autocalibración
Datos fiables desde el primer disparo, sin ajustes manuales
Autonivelación
Se nivela solo en segundos, montas y escaneas
Fotografía HDR 360° integrada
Equipamiento Trimble, referencia mundial en instrumentación topográfica desde 1978.
Envíame la dirección o un plano y te digo plazo y coste orientativo
Sin compromiso. Respuesta en menos de 24 horas laborables.
